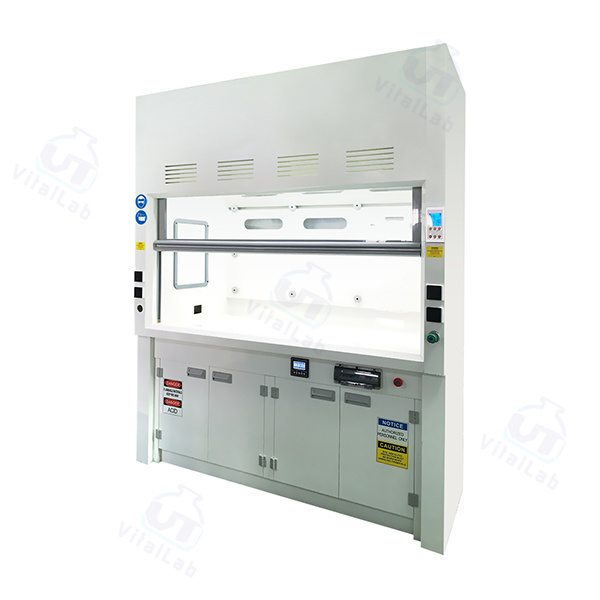

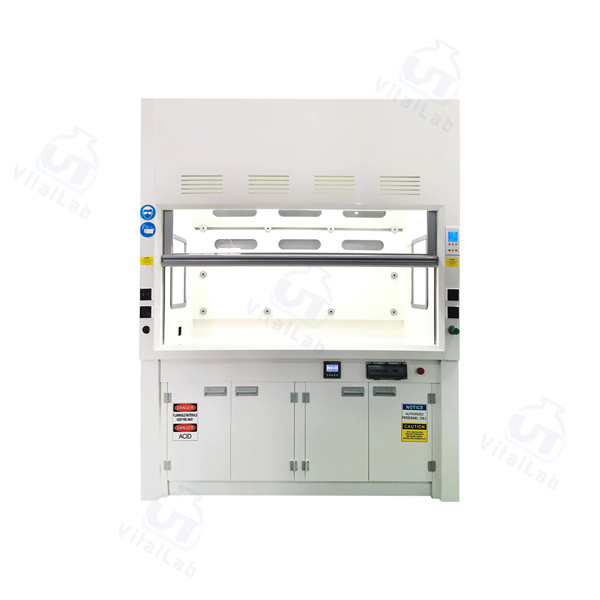

Campana extractora de ácido perclórico

PRINCIPIO

Sistema de dilución de agua circulante para campanas extractoras de ácido perclórico

Durante los experimentos en campanas extractoras de ácido perclórico, puede producirse la liberación de aerosoles de ácido perclórico. Se requiere ventilación a una velocidad de 1300 CMH. El ácido perclórico reacciona con el agua alcalina detrás del deflector de la siguiente manera: HClO₄ + NaOH → NaClO₄ + H₂O. El producto neutralizado tiene un pH de entre 7 y 14. El sistema de reciclaje está fabricado con materiales resistentes a la corrosión.

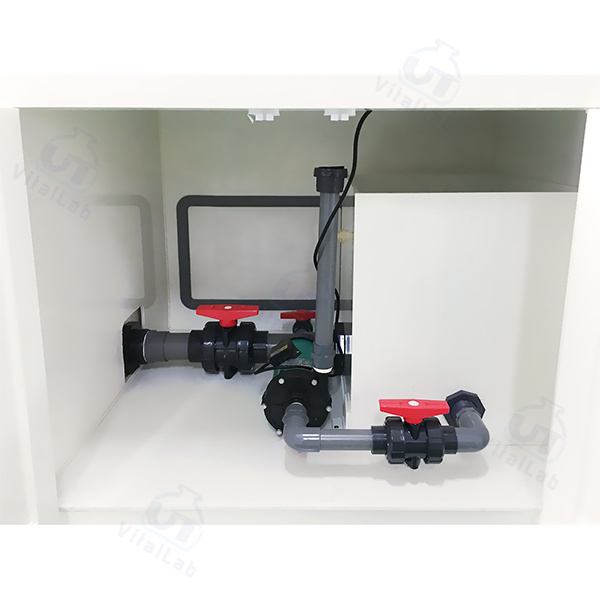

Hay un tanque de compensación en la parte inferior de la campana extractora, conectado a una bomba de agua de PP, que a su vez está conectada a la tubería de atomización. La bomba convierte el líquido alcalino en gotas que se mezclan con el ácido perclórico gaseoso, y el producto de la reacción regresa al tanque de compensación por gravedad.

PROCESO DE OPERACIÓN

ANTES DE USAR

Llene el tanque de agua con una solución de NaOH al 50%, mida el valor de pH y regístrelo.

Asegúrese de que todas las válvulas del sistema de circulación de agua estén abiertas. No arranque la bomba si la válvula está cerrada.

Confirme que el experimento con ácido perclórico en la campana extractora esté listo. La campana extractora debe tener el volumen de extracción nominal (la velocidad media del viento en la superficie está entre 0,5 y 0,8 m/s, medida con un anemómetro).

Presione el botón de inicio de la bomba y el agua circulante se distribuirá en forma de gotas detrás del deflector.

DESPUÉS DEL EXPERIMENTO

Terminar el experimento con ácido perclórico.

Apague la bomba, compruebe el valor de pH con una tira reactiva y regístrelo. Reemplace la solución tampón si el valor de pH es inferior a 6.

Cierre la válvula del sistema de agua.

Apague el escape de la campana extractora de humos.

PRECAUCIONES

Para el ácido perclórico, siga sus características químicas y procedimientos. Evite las pruebas de alta concentración. El sistema de circulación de agua alcalina detrás del deflector neutraliza el ácido para evitar acumulaciones y reacciones. Podría requerirse una neutralización secundaria para las emisiones.

PRIMEROS AUXILIOS

Piel: Quitar la ropa, enjuagar durante 15 minutos o más y buscar ayuda médica.

Ojo: Levantar los párpados, enjuagar durante 15 minutos o más, buscar ayuda médica.

Inhalación: Salga al aire libre, preste asistencia si es necesario y busque atención médica. Ingestión: Enjuáguese la boca, beba leche o clara de huevo y busque atención médica.

MANTENIMIENTO

Si la bomba tiene fugas, detenga el experimento y llame para reparación.

Limpie periódicamente los lodos del tanque de almacenamiento.

No deje la bomba en ralentí sin líquido.

No opere la bomba con la válvula cerrada.

No opere la bomba con una solución a una temperatura superior a 50 °C.

ESPECIFICACIÓN

• Cuerpo de la campana extractora: Láminas de PP de alta calidad de 0 mm, resistentes a ácidos y álcalis, resistentes a la intemperie y soldadas. Doble capa con una capa intermedia de ~100 mm para tuberías, lo que garantiza la hermeticidad. Tablero en el gabinete inferior, gabinete superior encima. (El tubo de escape del gabinete inferior puede ser de tipo succión).

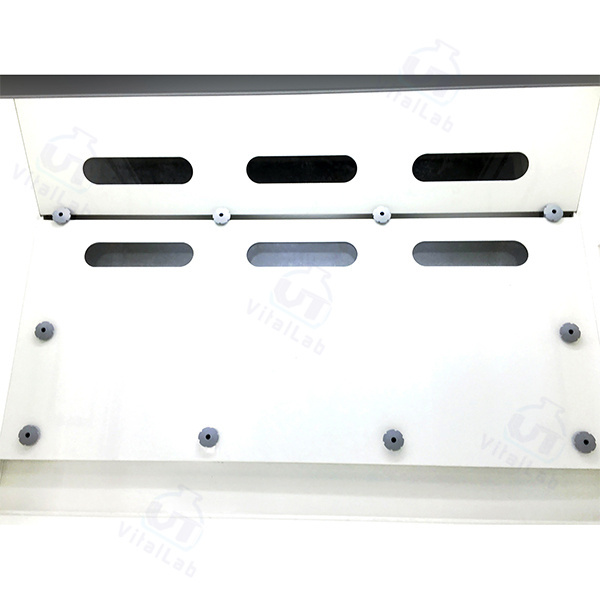

• Deflector: Del mismo material y grosor que el cuerpo. Instalado para distribuir uniformemente el escape, sin ángulos muertos. Estándar: Relación de escape de ~50 ± 10 % en las salidas superior, media e inferior, compatible con diferentes gases. El volumen de aire medio e inferior cumple con las necesidades experimentales. (Deflectores del mismo tipo y tamaño intercambiables).
• Soporte de montaje del deflector: Ensamblaje moldeado de PP resistente a ácidos y álcalis. Fácil montaje, desmontaje, mantenimiento y limpieza frontal. Tornillos metálicos (si se utilizan) ocultos y aislados del gas del gabinete. El soporte de la placa trasera cuenta con orificios para el kit de rejilla de destilación. Bloquee y apriete para fijar el soporte del tubo de acero inoxidable para la instalación del kit.
• Ventana vertical: Vidrio acrílico con bordes revestidos. Riel de plástico. Cables síncronos dobles a cada lado, seguros para uso prolongado. - Caja de contrapeso simple, riel de recorrido limitado.
• Campana extractora: Campana colectora de gases cónica de PP, con abertura inferior rectangular. Altura de la tubería de conexión ≥50 mm, fácil conexión del conducto. Buen ángulo de recolección y suavidad, relación ≥2:1, ángulo de cono ≥30°, para una recolección uniforme y baja pérdida de presión.
• Iluminación: Equipado con lámpara de purificación LED 30W, la luminosidad es superior a 300LUX.

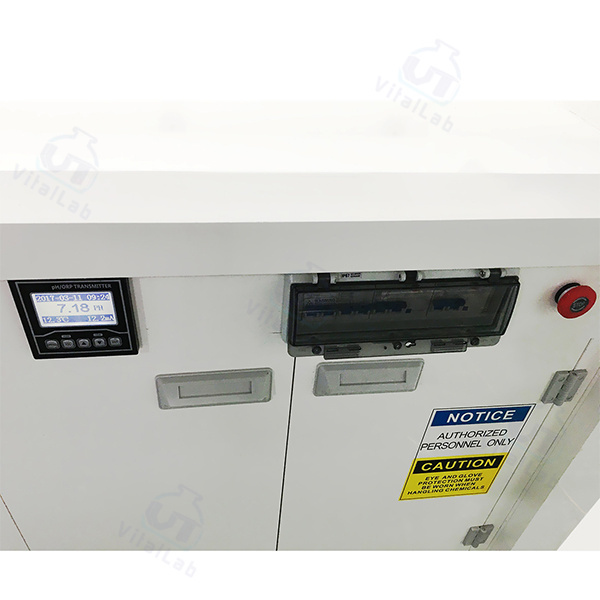

• Controlador: Interruptor inteligente con pantalla digital, múltiples controles como encendido, ventilador, iluminación, enchufe, bomba, esterilización, compuerta, etc.
